概要

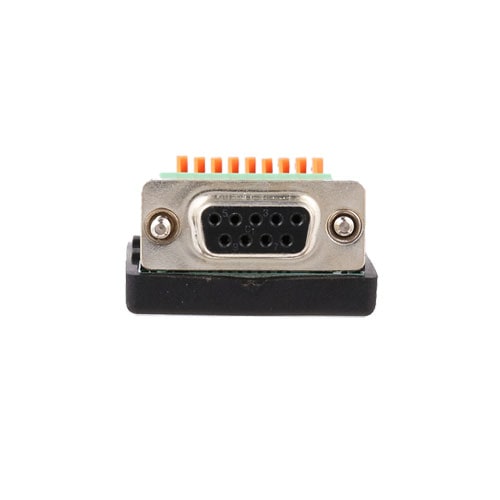

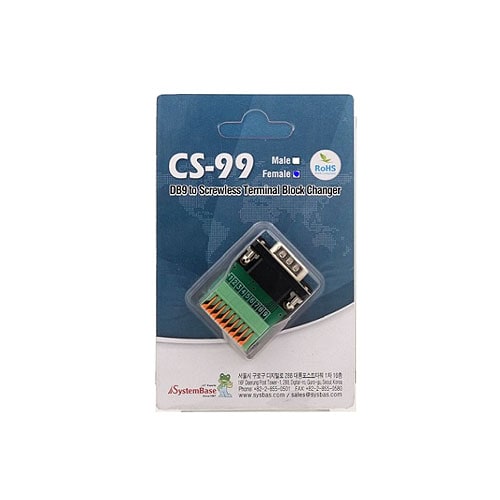

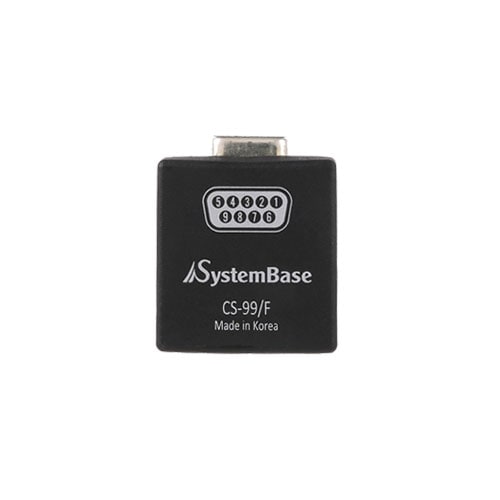

SystemBase「CS-99/F」はDB9(メス)コネクタをワンタッチ固定式の9Pinターミナルブロックに変換するDB9ターミナルブロックアダプタです。

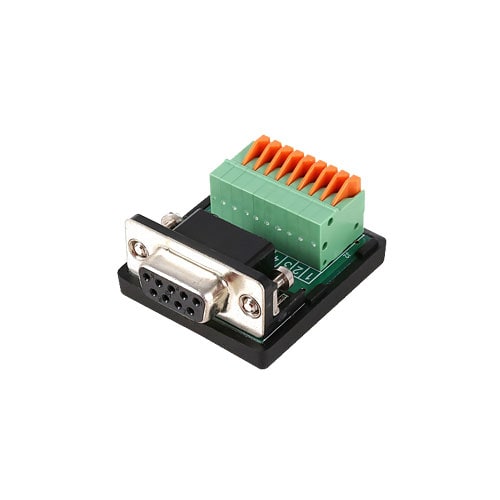

ターミナルブロック部にはネジ留め不要のワンタッチタイプの端子を採用。ツールレスで簡単に結線できます。
機器間の接続を便利にするSystemBaseの配線用品
SystemBaseは、ターミナルブロックアダプタ、変換ケーブル、ジェンダーチェンジャーやサージフィルターなど、さまざまな種類や極性のコネクタ間の配線をより便利にするシリアル配線用品を取り揃えています。
ハードウェア
| 寸法 | 35 X 42 X 19 mm |
|---|---|
| 重量 | 21g |
| 端子仕様 | DB9 メス ターミナルブロック 9 Pin (ネジ不要・ワンタッチ式) |
| コネクタ許容電力 | DB9 : 250V/1.5A ターミナルブロック : 150V/2A |
| 推奨ケーブル規格 | ターミナルブロック : 20 ~ 26 AWG |
* 注意:Pin5番はシャーシGNDと接続されています
